Ausgangspunkt für den Bau des Flippers war für mich die Frage nach der richtigen Größe des Tisches. Wobei die „richtige“ Größe eines Flippertisches dabei wohl eine Philosophie für sich ist.
Zunächst war mein Plan, einen Flippertisch in Originalgröße zu bauen. Puristen unter den Flipper-Bauern versuchen, auch beim virtuellen Nachbau so nah wie möglich am Original zu bleiben.
Die Maße für „Standard“ oder „Widebody“-Tische der großen Hersteller wie Williams oder Stern finden sich dazu im Internet:
- http://pinballmakers.com/wiki/index.php/Playfield_Sizes. (Maße in Inch) oder
- https://www.flippermarkt.de/community/howto/cms/pages/technische-unterlagen/geraeteabmessungen/williams-wpc.php (Beispiel in cm WILLIAMS WPC).
Mid Size Cabinet- Abmessungen
Eine Kiste mit ca. 1,30m Tiefe, 0,75m Breite und stolzer Höhe von 1,90m war mir dann aber doch zu globig für die Wohnung.
Die Lösung war ein Mid Size Cabinet in ca. 2/3 der Originalgröße. Zum Einsatz kamen dabei ein 32′ Monitor für das Spielfeld und ein 19′ Monitor für die Backbox. Auch nach Abschluss des Projektes eine gute Wahl: mir gefallen die Proportionen von Playfield und Backbox gut.
Wenn du nicht auf eine fertige Gehäuse zurückgreifen, und den Korpus auch selber bauen willst, macht es Sinn, zuerst die Monitore für Playfield und Backbox und ggfs. DMD anzuschaffen, diese dann auszumessen und das Gehäuse darum herum zu planen. Bei einigen Projekten habe ich gesehen, dass die Bastler sogar das Kunstoff-Gehäuse der Monitore entfernt haben. Das ist sicher Geschmacksache. Mir war das Freilegen der Elektronik eines Flachbildschirms dann doch zu riskant.
Welchen Monitor für einen Virtual Pinball verwenden?
Bei der Auswahl sind neben den Abmessungen zwei Kriterien wichtig: eine möglichst kurze Reaktionszeit (<5ms) und die Bildqualität beim Playfield-Monitor, wenn dieser um 90 Grad gedreht im Cabinet verbaut ist. Mit meiner Wahl bin ich zufrieden:
- Playfield Monitor 32′: Philips 23E7QDAB/00 80 cm (32 Zoll) Monitor (VGA, DVI, HDMI, 1920 x 1080, 60 Hz, 5ms Reaktionszeit) schwarz (Quelle: Amazon.de)
- Backbox Monitor 19′: Samsung S19B420BW 19-Inch Screen LCD Monitor (Aktuell nicht mehr verfügbar – ähnliche Samsung 19′ Zoll Modelle hier bei Amazon.de).
Der Trend geht aktuell wohl auch zu 4K-Monitoren mit gestochen scharfem Bild. Diese sind allerdings deutlich teurer und erfordern höhere Rechnerleistung, was das ganze Projekt auch deutlich teuerer machen dürfte.
Die Abmessungen des Korpus:
- Länge: 943mm x Breite: 480mm
- Höhe Front: 320mm
- Höhe Rückseite: 468mm
Die Abmessungen der Backbox:
- Breite: 610mm x Höhe 414mm
- Tiefe Top: 165mm
- Tiefe Bottom: 142mm
Mid Size Cabinet – CAD Planung
Für die Planung habe ich das kostenlose CAD Tool Sketchup 3D Builder verwendet. Mit ein wenig Einarbeitung lassen sich damit gute Planungszeichnungen erstellen, und man sieht schnell, wo es beim späteren Bau eng werden könnte. Hier die Links:
- Sketchup 3D Builder Onlineversion kostenlos
- Sketchup Desktopversion kostenlose Trialversion (zeitlich begrenzt – reicht aber evtl. für die Erstellung des CAD-Bauplans)
Profis mögen mir die laienhafte Darstellung verzeihen- für Zuschnitt und Übersicht bei der Montage ware die Zeichnungen für mich sehr hilfreich.
Hier der Dropbox-Link zum Download der Baupläne für mein Virtual Pinball Cabinet. (Update 18.05.2020).

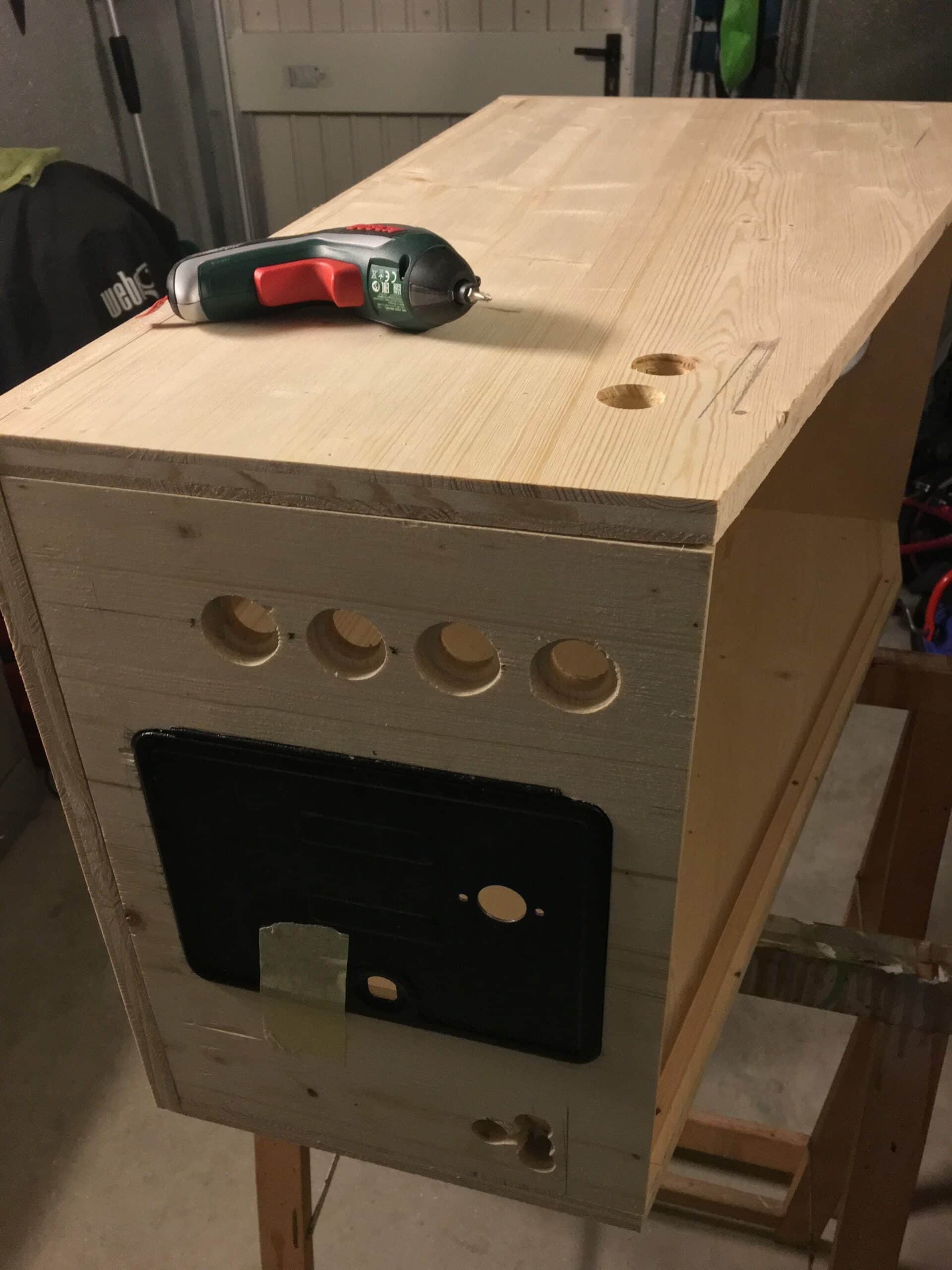

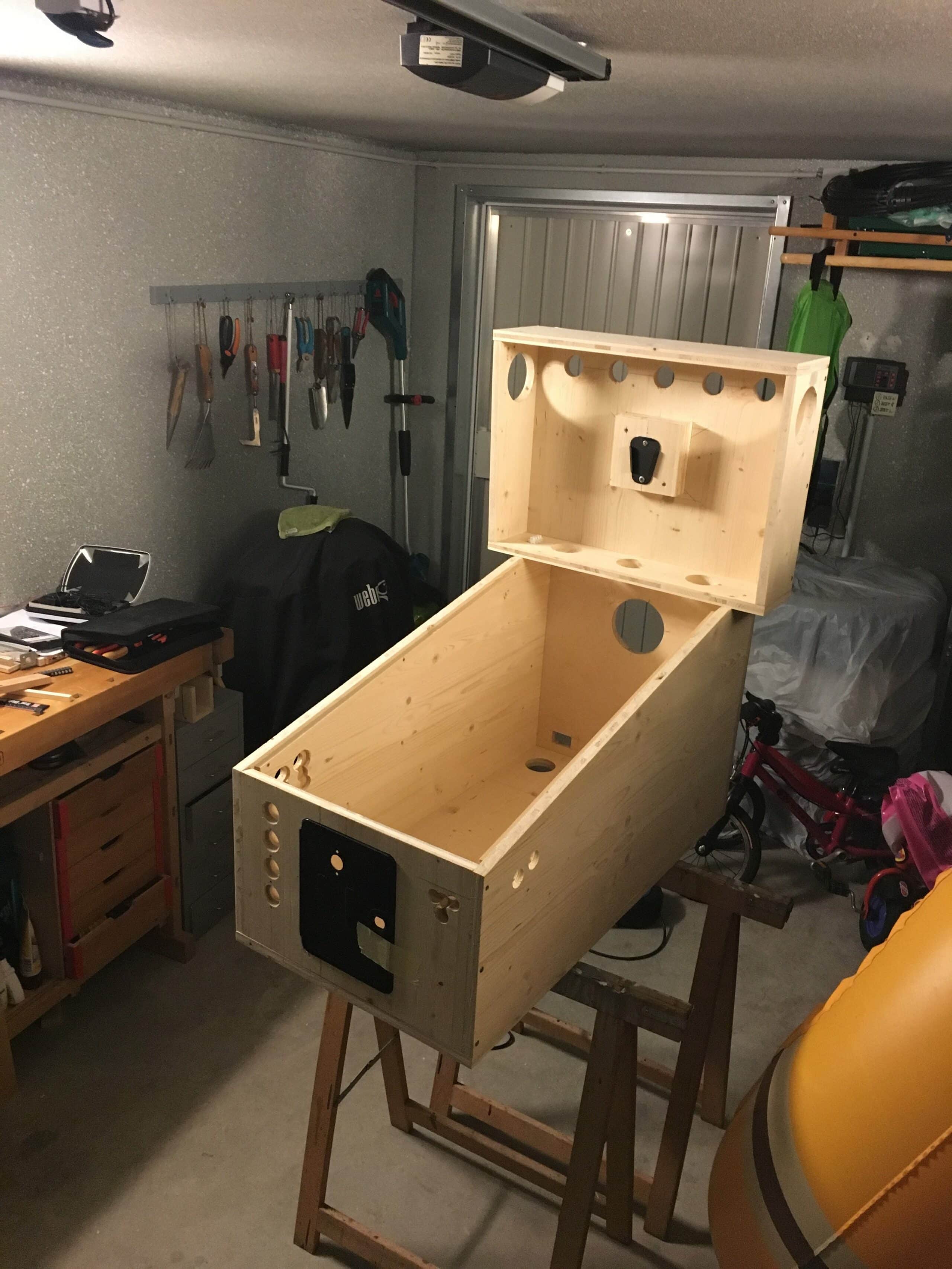

Montage des Cabinet Korpus
Bei der Wahl des Holzes für das Cabinet gibt es verschiedene Möglichkeiten:
- MDF Platten – bekannt aus dem Lautsprecherbau (18mm). Fein zerfasertes, hauptsächlich rindenfreies Nadelholz wird zu einem in Längs- und Querrichtung gleichermaßen homogenen Holzwerkstoff verpresst (Wikipedia). Vorteil: sehr feine Oberfläche ohne Äste, erspart viel Schleifarbeit, günstige qm Preise. Nachteil: hohes Gewicht.
- Multiplex Platten (15mm). Als Multiplex-Platten werden Furnier-Sperrholzplatten bezeichnet, welche mehr als 12 mm dick sind und aus mindestens fünf gleich starken Furnierlagen bestehen (Wikipedia). Vorteil: sehr stabil, Nachteil: rel. teuer.
- Tischlerplatte (19mm). Das Stab- oder Stäbchensperrholz ist ein auch unter dem Namen Tischlerplatte bekannter Holzwerkstoff. Es besteht aus einer Mittellage parallel ausgerichteter Holzstäbe beziehungsweise -stäbchen und beidseitig quer dazu aufgeleimten Deck- oder Absperrfurnieren (Wikipedia). Vorteil: stabil, moderates Gewicht, günstig. Nachteil: Zuschnitte auf homogene Oberfläche prüfen, sonst viel Schleifarbeit erforderlich.

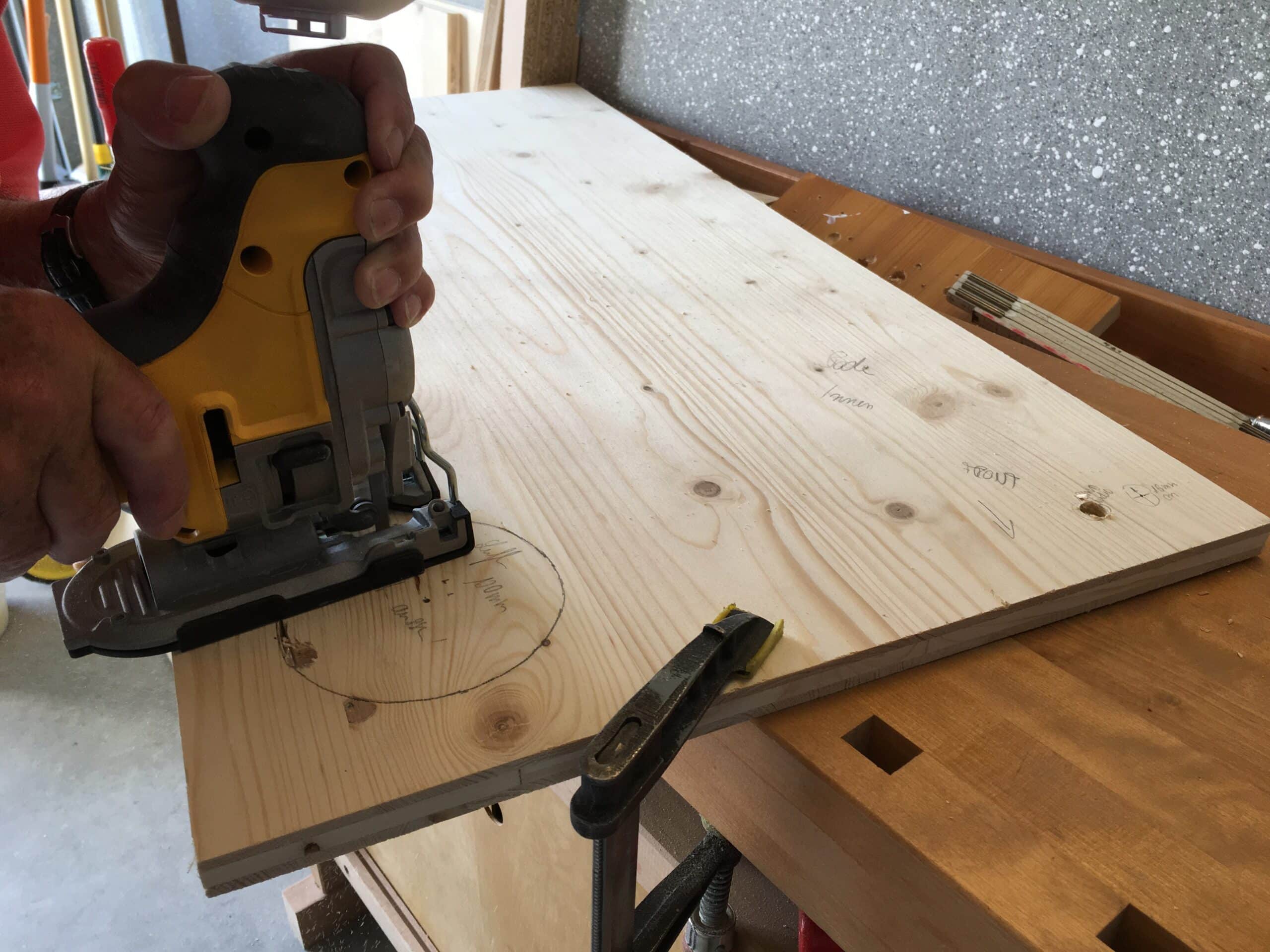

Ich habe mich letztlich für die 19mm Tischlerplatte entschieden. Die Verarbeitbarkeit war einwandfrei, bei der Oberfläche würde ich beim nächsten Mal wohl eine höhere Qualitätsstufe nehmen.
Nächster Teil:

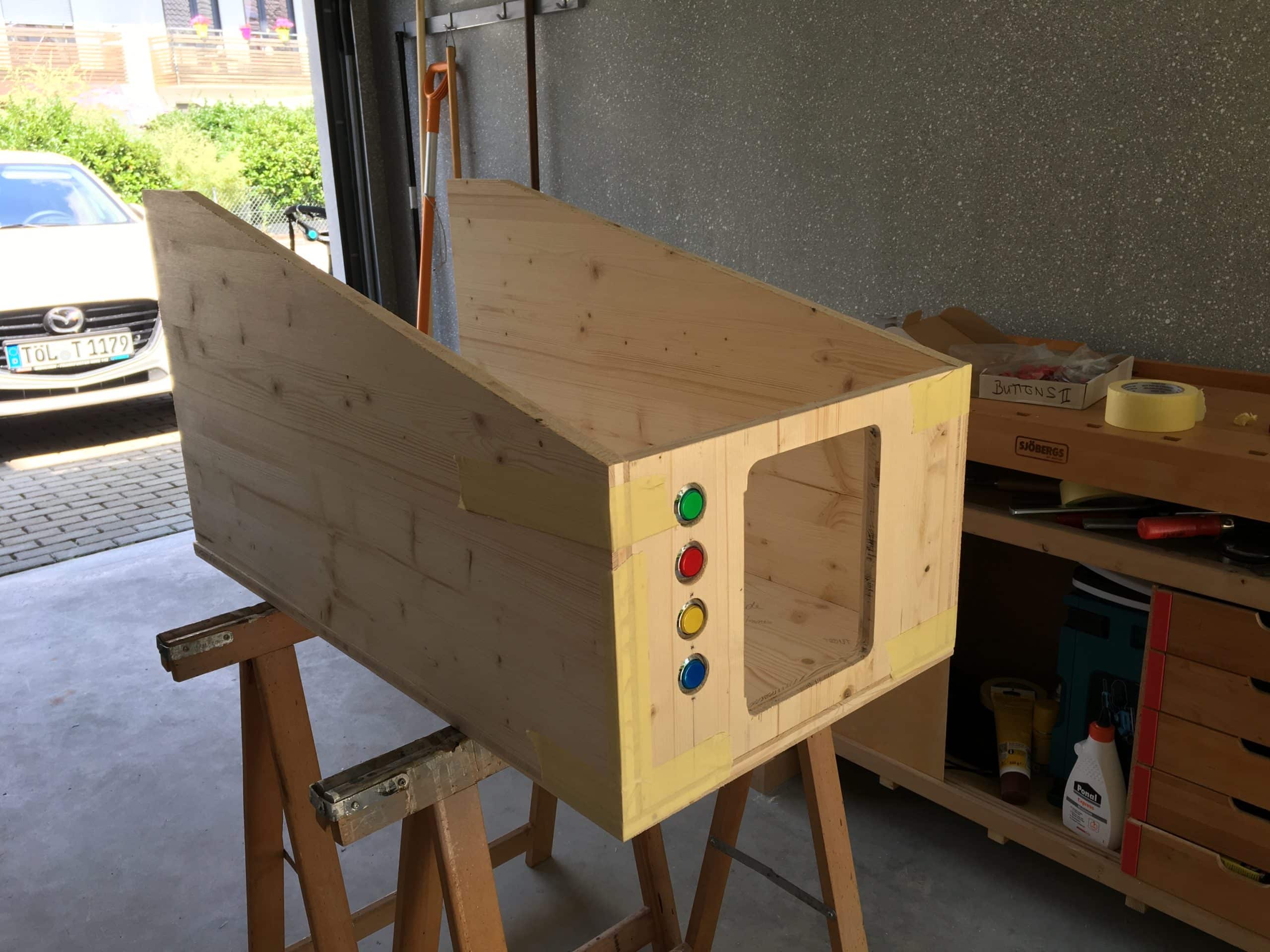

So entsteht die Backbox zu meinem Virtual Pinball…
Hallo Till,
oberhalb der Playfields sehe ich 4 weiße lampen. So runde LEDs. Kannst du mir dazu was sagen? Diese tauchen in deiner Bauanleitung nicht auf. Was sind das für Leuchten und welchen zweck erfüllen diese?
Danke für die ansonsten „Mega gute Bauanleitung“ schön zu sehen wieviel mühe du dir machst nur um andere zu helfen!
MFG
Thomas
Hallo Thomas, die Lampen sind Flasher – in bestimmten Spielsituationen blitzen sie auf.
Sie können via Pinscape angesteuert werden. Gruß Till
Hallo Thomas,
das sind 4 Flasher (LEDs mit einer Kunstoff-Haube darüber montiert).
Habe sie am Kopfende des Spielfeldes montiert – ein schöner, starker Effekt.
Hier sieht man sie nochmal ganz gut:
GIY Pinball LED Flasher
Gruß
Till
Hi erstmal vielen dank für diese dokumentation.
Mit dem gehäuse bin ich fast durch aber ich habe da noch ein paar fragen.
Wie hast du das mit der lockbar gemacht? Die hat ja kein standart maß. Ist die selbst gebaut?
Und auf dem foto mit dem cabinet sieht es so aus aus währe das brett (die front mit dem plunger und buttons) höher als die nuten rechts und links für die schutzscheibe. Wie bekommt man dann die scheibe rein und raus?
Lg ben
Hallo Ben,
die Lockbar ist eine Multiplex-Holzplatte, entsprechend zugeschliffen und lackiert.
Die Schutzscheibe liegt auf seitlich an den Seitenwänden angebrachten ca. 10mm Leisten
auf. Sie reicht nicht ganz bis zur Front (mit dem Plunger). In den Spalt kann man greifen
und die Platte somit anheben. Der Spalt wird von der Lockback verdeckt. Die Gewindestangen,
mit den die Lockbar an Winkeln befestigt wird, reichen hier auch durch.
Hoffe das hilft?
Gruß Till
Hallo,

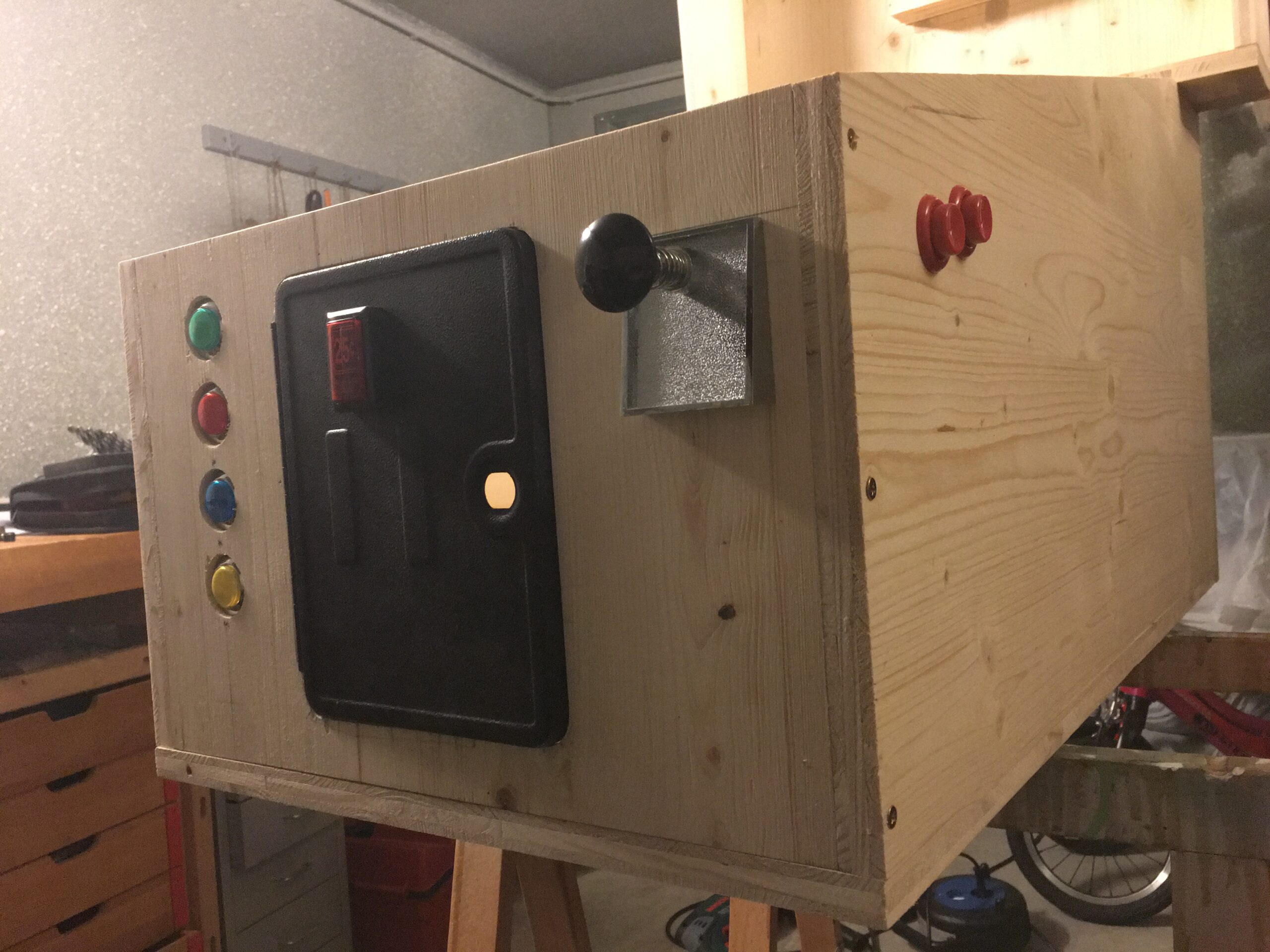

Weiss jemand was das für eine Coindoor ist und wo man sie bekommt? Ich finde viele aber nicht so eine.
LG Ben
Hallo Ben,
ich habe meine auf Ebay gefunden. Schau mal hier – zur Qualität kann ich jedoch
nichts sagen: https://www.etsy.com/de/market/coin_door
Gruß
Till
Hi Till Ich möchte mir auch ein Cabinet aus Holz bauen Monitor 27 Zoll Backbox 19 Zoll hättest du für mich eine Info welche Mase ich für das Cabinet brauche der Link mit der Dropbox funktioniert bei mir nicht .. hat du für mich Input welche Mae ich benötige ?
Vielen Dank
Uwe
Hallo Uwe,
der Dropbox-Link sollte funktionieren, eben nochmal getestet. Du findest ihn hier:
https://www.virtual-pinball-cabinet.com/virtueller-flipper-gehaeuse-planen-und-montieren/
Viel Erfolg!
Till
Super Beschreibung, Danke.
Würdest du mir verraten welche Vpin software du benutzt?
Hallo Danny, I’m using Visual Pinball X as emulator. For frontend I would linke to recommend PinupPopper. If you’re starting fresh, have a look at the „BallerInstaller“ for WIN10: https://www.nailbuster.com/wikipinup/doku.php?id=baller_installer.
I hope this helps!
Till
Hello, A nice detailed write up thank you. 1 question on the play field, well maybe 2 🙂
How are you hiding the edge of the tv used as the playfield and are you using plexiglass on the top of the man playfield as well?
Cheers
Mark
Hi Mark, thanks for your post – sorry for the delay. Yes, I’ve covered the playfield
using anti scratch Plexiglas (10mm). The edge of the TV is covered by a 90degree bent sheet steel from local hardware store. Sprayed black. Covers the frame of the TV.
Hallo,
leider funktionieren die Dropbox Links (Sketchup und Baupläne) nicht mehr.
Könntest du die noch einmal erneuern.
Wirklich ein super Projekt,
Thomas
Hallo Till, könntest Du mir auch bitte nochmal Deine Baupläne zur Verfügung stellen ? Leider funktioniert der Dropbox Link nicht mehr.
Das wäre super !
Lieben Gruß, Bodo
Hallo Thomas, Hallo Markus danke für den Hinweis- hier der aktuelle Link: Dropbox Link zum Bauplan
Servus Till,
mal eine ganz blöde Frage… Du hast laut eigener Aussage ein 32″ Playfield und ein 19″ Backglass Monitor verbaut. Auf allen Fotos/Videos ist das Backglass aber deutlich breiter als das Playfield. Das kann bei der Kombination 32″/19″ aber eigentlich gar nicht sein.
Laut Spezifikation Deiner beiden Monitore ist der 19″ 44,5 cm breit, während der 32″ 43,1 cm hoch ist. Der Backglass Monitor ist also minimal breiter als das Playfield (wenn es hochkant liegt). Auf den Fotos sieht man aber, dass das Backglass deutlich breiter ist.
Wie kann das sein?
Viele Grüße,
Thorsten
P.S.: Wäre es möglich, dass ich mir Deinen Flipper mal in natura anschauen könnte (will mich nicht aufdrängen und wäre auch ganz schnell wieder weg – komme aber halbwegs aus Deiner der Nähe). Nach wochenlanger Recherche scharre ich nun mit den Hufen, bin aber immer noch unentschlossen, ob ich Deinen Ansatz eines „Mini-Flippers“ verfolgen soll oder doch lieber gleich einen in Originalgröße baue…
Hallo Thorsten,
das stimmt – das Backglass mit 19″ ist horizontal verbaut – das Playfield 32″ um 90′ gedreht.
Das Backglass hat allerdings einen recht breiten Rahmen (siehe auch hier: Frontblende Backglass Virtual Pinball). Daher womöglich die Verwirrung. Hilft dir das?
Liebe Grüße
Till
Hi Till, bin auch mehr oder weniger auf dein Projekt hier gestoßen weil ich auf der Suche nach Bauplänen für ein Arcade Cabinet war, bin also ziemlich neu in der Szene, finde so einen Flipper Mega, und wollte auch fragen ob ich die Baupläne haben könnte?!
Ich habe mich mal an Sketchup versucht, bin aber zu blöd dafür.
Wäre cool von dir wenn du das teilen würdest.
Danke
LG Patrick
Hallo Patrick,
habe die Sketches hier abgelegt:
https://www.dropbox.com/sh/gpfc59nqxm2wy1l/AAApsVBPOxwlgDLa_czNTbOza?dl=0
Viel Erfolg beim bauen 😉
Liebe Grüße
Till
Hallo Till,
was für ein tolles Projekt, und obendrein noch so gut dokomentiert.
Seit Jahren verwende ich meine selbstgebaute Mame-Tabletop Konsole mit ihren Arcade Knopfen als Bedienelement für meinen Flipper:
https://flic.kr/p/qMSpMa
Monitore mit 32 und 19 Zoll sind also schon vorhanden. Da mich hauptsächlich die Tische der 70 Jahre interessieren (da war ich Teenager und habe meine Markstücke in diesen Kisten versenkt), ist die 2/3 Größe ausreichend. Die Tische dieser Zeit sind relativ übersichtlich und grafisch nicht so überladen.
Vor einiger Zeit habe ich mir einen Plunger und Flipper-Beine bestellt; es wird also zeit, dass ich endlich meinen Midsize-Flipper angehe!
Mein Sony TV hat nur 60Hz, zusammen mit einer 1050TI Grafikkarte ist das ganze gut spielbar. Wie schnell ist dein Playfield Monitor? Hast Du eine wahrnehmbare Verzögerung bei der Auslösung der Flipper? (Ich selber bemerke die Verzögerung nicht mehr, das Hirn scheint das auszugleichen. Wenn andere Leute damit zum ersten mal spielen, bemerken sie es sehr wohl ….)
Ich habe keinerlei Erfahrungen im Zeichnen von Bauplänen. Wäre es möglich, von Dir die Baupläne zu bekommen? Wäre toll ….
Viele Grüße aus München,
Rigas
Hallo Rigas,
habe dir die Bauplane hier abgelegt: https://www.dropbox.com/sh/gpfc59nqxm2wy1l/AAApsVBPOxwlgDLa_czNTbOza?dl=0
Liebe Grüße
Till
